DevWing Foam by the devCad Team





DevWing Foam, un nuovo programma per il taglio di ali in polistirolo con una CNC a filo cado

  • Usando DevWing Foam e' possibile disegnare e tagliare in modo molto semplice complesse ali in polistirolo usando una macchina cnc a 4 assi a filo caldo
  • Il Project Wizard vi guidera' nel disegnare e tagliare l'ala con un approccio passo-passo. Nessuna conoscenza Cad e' richiesta!
  • Ogni semiala sara' definita da uno o piu' pannelli. Si creera' un nuovo pannello quando vi sara' una variazione di profilo o di altre geometrie come il diedro o lo svergolamento.
    Ogni pannello sara' poi costituito da uno o piu' Blocchi. La divisione in piu' blocchi sara' applicata qualora il pannello fosse troppo lungo per la vostra CNC, oppure per seguire ad esempio una linea curva applicata a bordo d'entrata e/o d'uscita.
  • Dopo aver creato il Progetto dell'ala e' possibile creare un Progetto di taglio (Cutting Project). Un apposito Wizard vi guidera' anche qui passo per definirne tutte le impostazioni. A fine processo potrete creare i file di taglio per la vostra cnc.
  • E' anche possibile disegnare e tagliare tramite una fresa cnc a 3 assi elementi come i terminali alare, centine di estremita', maschere di controllo naso, longheroni sagomati ed altre parti simili.
  • Realizzare un'ala dalla pianta complessa con differenti profili e vari elementi aggiuntivi sara' un'operazione semplice e veloce. In pochi minuti potrete definire la geometria dell'ala, controllarla in 3D e quindi generare uno o piu' progetti di taglio.
  • Tramite una finestra di anteprima 3D prima e di simulazione di taglio 3D dopo, potrete controllare lo stato attuale del progetto ad ogni passo della sua realizzazione. Potete poi navigare avanti ed indietro fra le varie pagine per modificare e rifinire le varie impostazioni.
  • E' possibile aggiungere all'ala molti elementi interni come longheroni, baionette, alleggerimenti, bordi d'entrata e d'uscita e scassi per alettoni e flap. Inoltre potrete definire la strategia di taglio per ognuno di questi elementi, in modo da non rovinare con tagli indesiderati il pannello alare ed i relativi gusci esterni.
  • Nella definizione di un singolo Progetto di Taglio potete includere piu' blocchi alari, e tagliarli quindi con un unico taglio complessivo da un unico blocco di polistirolo.
  • E' anche previsto un ulteriore processo di taglio per effettuare la squadratura dei lati radice/estremita', applicando al polistirolo una serie di tagli per dare le giuste misure ed inclinazioni alle sezioni alari. Le impostazioni del dietro saranno prese in considerazione, in modo che il successivo assemblaggio di blocchi e pannelli non richieda ulteriori interventi di aggiustaggio.
  • A fine processo e' creerete i file di taglio nel formato richiesto dalla vostra CNC, potete scegliere fra  GCcode/NC, Cut files for GMFC, DXF, DAT, Hpgl/Plt.
  • Prima di passare al taglio vero e proprio potrete usare il simulatore 3D di taglio, tramite il quale potrete vedere come si svolgera' il processo.
  • Per scaricare devWing Foam andate alla pagina  Download del sito web.
  • Per acquistare la vostra licenza recatevi alla pagina Prezzi del sito web.



    Una veloce descrizione: il Progetto Alare

  Disegno della pianta alare


E' possibile disegnare una pianta alare complessa formati da piu' pannelli, anche usando un'immagine di sfondo di tipo raster o dxf
  Definizione dei Blocchi alari


Se un pannello e' troppo lungo per la vostra cnc o se avete un bordo d'entrata e/o d'uscita curvi, potete spezzare (Split) un pannello in piu' Blocchi, usando speciali funzioni fornite dal programma
  Profili alari ed impostazioni dei pannelli


In questa pagina potete selezionare i profili ed altre impostazioni come diedro e svergolamento per ogni pannello
  Coperture


E' possibile applicare coperture opzionali sopra e sotto
  Bordo d'entrata


Potete applicare qui il bordo d'entrata, scegliendo fra varie tipologie
  Bordo d'uscita


Potete applicare qui il bordo d'uscita, scegliendo fra varie tipologie
  Longheroni, baionette ed altri elementi longitudinali


Potete applicare qui longheroni, baionette alari ed altri elementi longitudinali, scegliendo fra varie tipologie
  Scassi per alettoni e flap


Potete applicare qui scassi per alettoni e flap, scegliendo fra varie tipologie
  Alleggerimenti


In questa pagina potereaggiungere in modo automatico o manuale alleggerimenti alari, personalizzabili per ogni singolo blocco
  Personalizzazione delle centine d'estremita'


In questa pagina potere personalizzare le centine che sono create automaticamente dal programma alle estremita' di ogni blocco alare
  Estremita' alari e maschere controllo naso profilo


In questa pagina potete applicare alleggerimenti alle estremita' alari e personalizzare le maschere per il controllo del naso del profili

   Il Progetto di taglio!

  Selezione dei Blocchi alari da tagliare


Dopo aver creato un Progetto alare e' possibile generare uno o piu' Progetti di taglio. Il primo passo consiste nello scegliere i blocchi da tagliare ed per le semiali destra e sinistra
  Impostazioni del kerf e velocita' e strategie di taglio

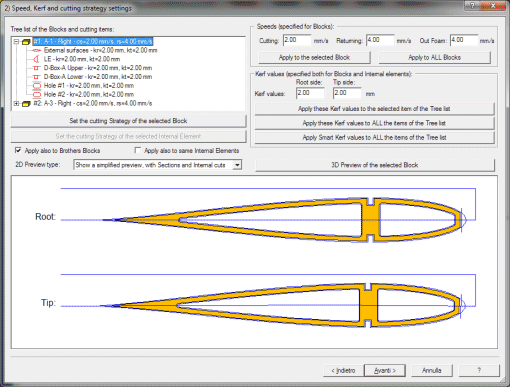

Nella seconda pagina del progetto di taglio definirete il kerf (spessore del polistirolo fuso), velocita' di taglio e strategie di taglio per le superfici esterne ed ogni elemento interno
  Impostazione dell'ordine di taglio e delle dimensioni del polistirolo


Il terzo passo consiste nello specificare l'ordine di taglio dei blocchi selezionati (se multipli) e definire le dimensioni del Blocco di polistirolo che si andra' ad usare
  Taglio principale: posizionamento del polistirolo


Nel quarto passo ci si occupera' del posizionamento del blocco di postirolo sulla tavola di taglio.
  Squadratura lati: posizionamento del polistirolo


In questo quinto passo si andra' a posizionare il blocco di polistirolo sulla tavola di taglio per il processo di squadratura lati.
  Creazione dei file di taglio


L'ultimo passo prevede la creazione dei file di taglio per la vostra macchina CNC.
